Conception et installation de systèmes de fumigation
Sur les cellules de grande hauteur, homogénéiser rapidement le gaz dans tout le volume ne s'improvise pas. Agrosanit étudie, dimensionne et installe des dispositifs de recyclage sur mesure — une expertise d'ingénierie qui va au-delà de la simple application d'un fumigant.

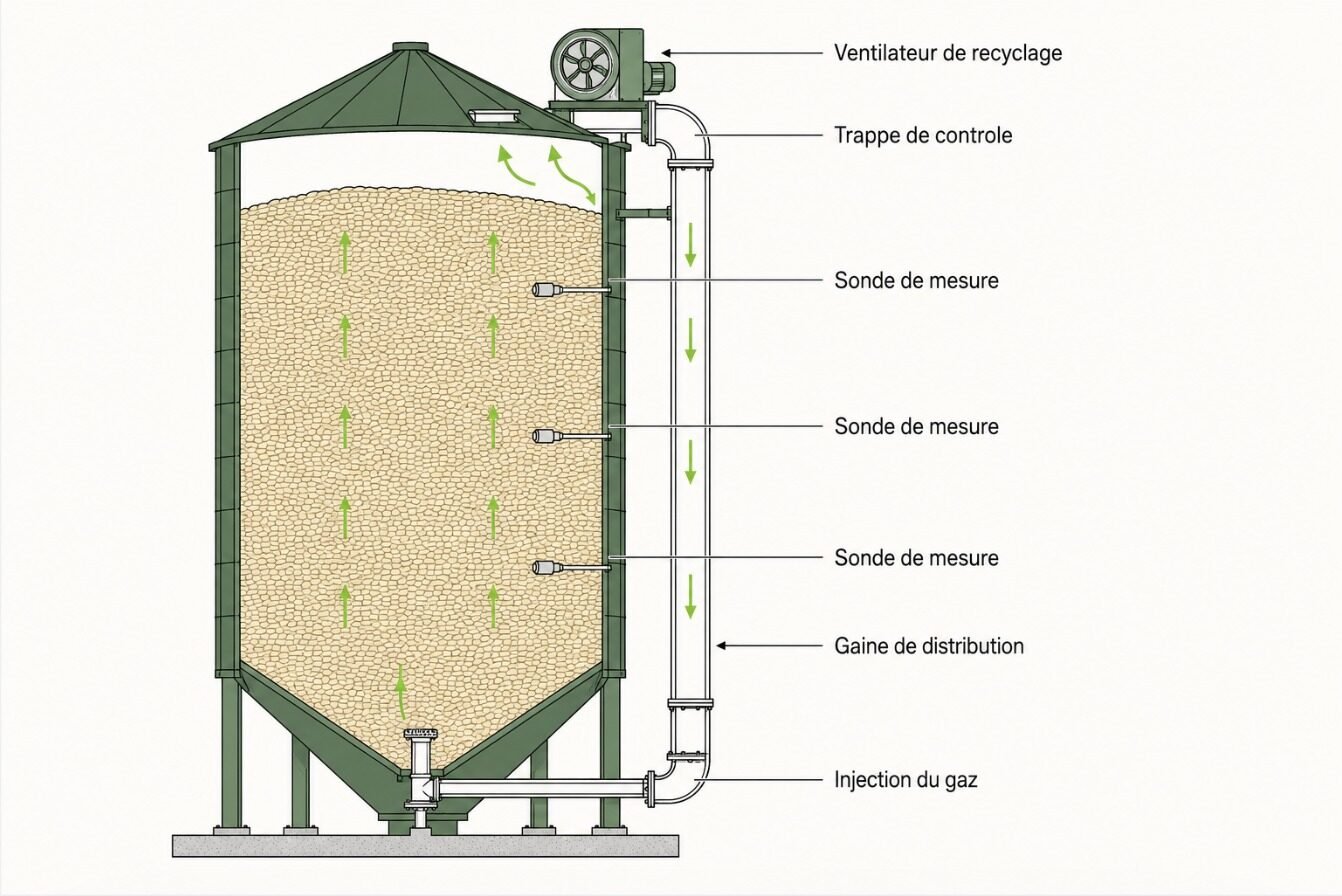

Principe d'un dispositif de recyclage : le ventilateur, placé en partie haute, reprend le gaz et le renvoie vers le point d'injection en base, en boucle fermée, pour homogénéiser sa concentration sur toute la hauteur de la cellule.
Pourquoi concevoir une installation de fumigation
Sur une cellule de grande hauteur, un gaz fumigant injecté à un seul point ne se répartit pas naturellement de façon homogène : il stagne dans certaines zones, se dilue trop vite dans d'autres. Résultat, des poches sous-dosées où l'insecte survit, et un traitement à recommencer.
Sur les sites qui traitent régulièrement de gros volumes — cellules de grande hauteur, silos verticaux, sites multi-cellules — Agrosanit ne se contente pas d'appliquer un gaz : nous étudions, dimensionnons et installons des dispositifs de recyclage qui homogénéisent rapidement la concentration dans tout le volume, du bas jusqu'au sommet de la cellule. C'est une expertise d'ingénierie à part entière, au même titre que l'application du gaz elle-même.
Étude technique du site
Relevé de la géométrie des cellules, de leur hauteur, du volume à traiter et des contraintes d'accès.
Dimensionnement
Calcul du débit de recyclage nécessaire, choix et implantation du ventilateur et des gaines de distribution.
Installation
Mise en place de la trappe, des gaines, du point d'injection et des sondes de mesure, adaptée à la structure existante.
Essais & mise en service
Contrôles d'étanchéité, essais de fonctionnement, calibration des sondes avant le premier traitement.
Notre démarche, sur le terrain
Quelques images d'une installation en cours de montage — du panneau de pilotage aux raccords de gaine, en passant par la trappe de contrôle.
Panneau de pilotage Uniphos

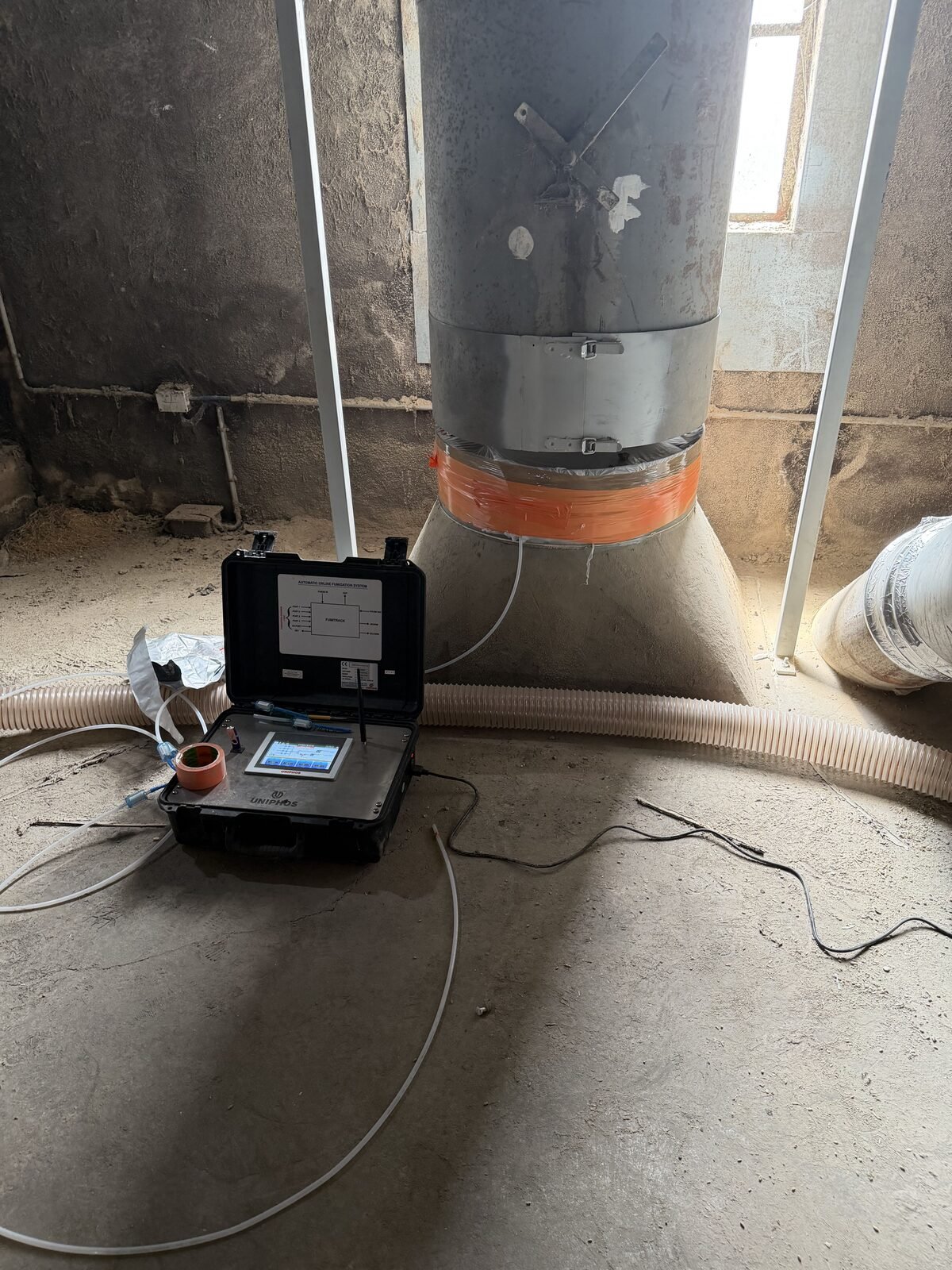

Conduit vertical & sonde raccordée

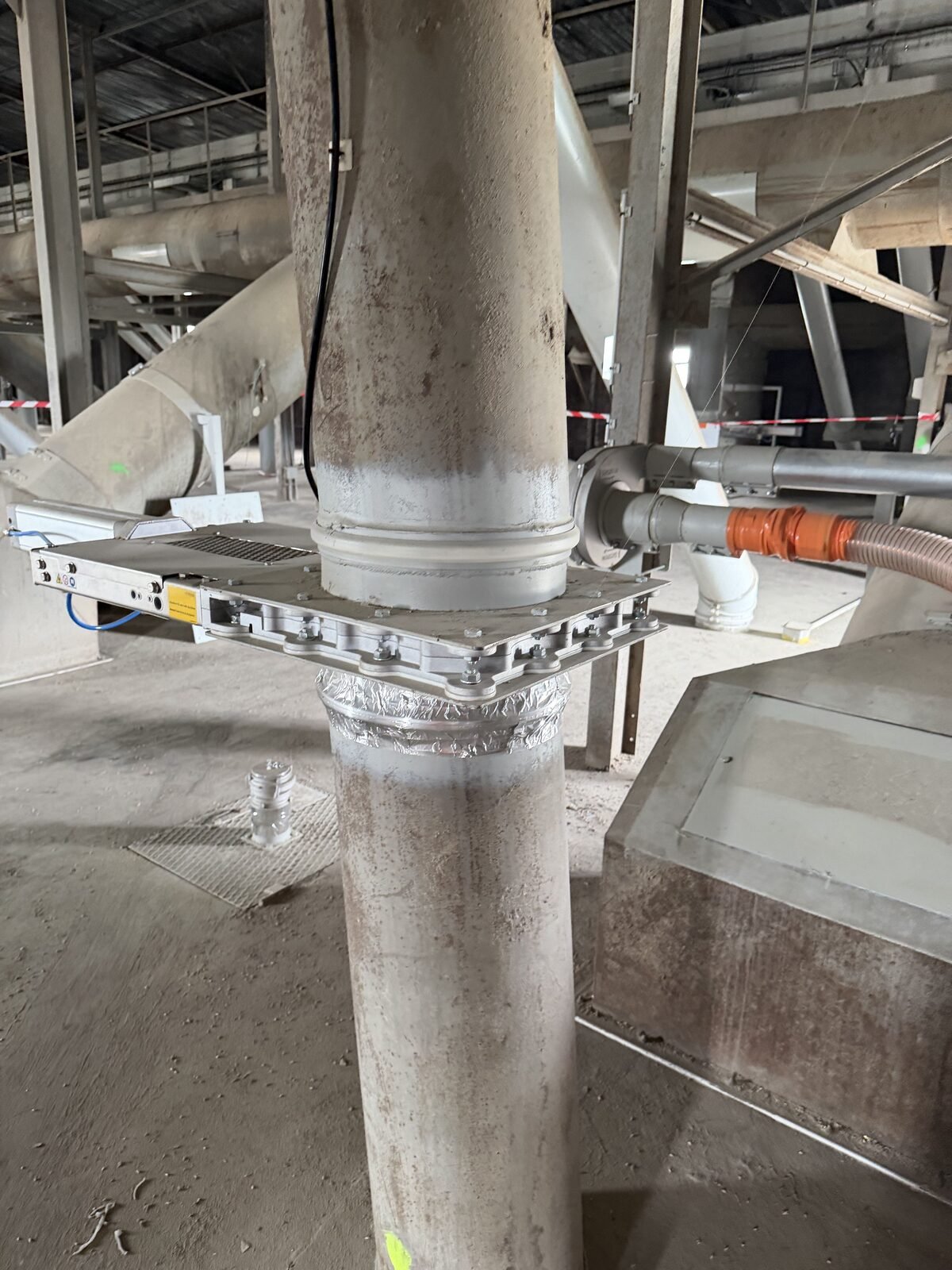

Raccord de gaine, collier de serrage

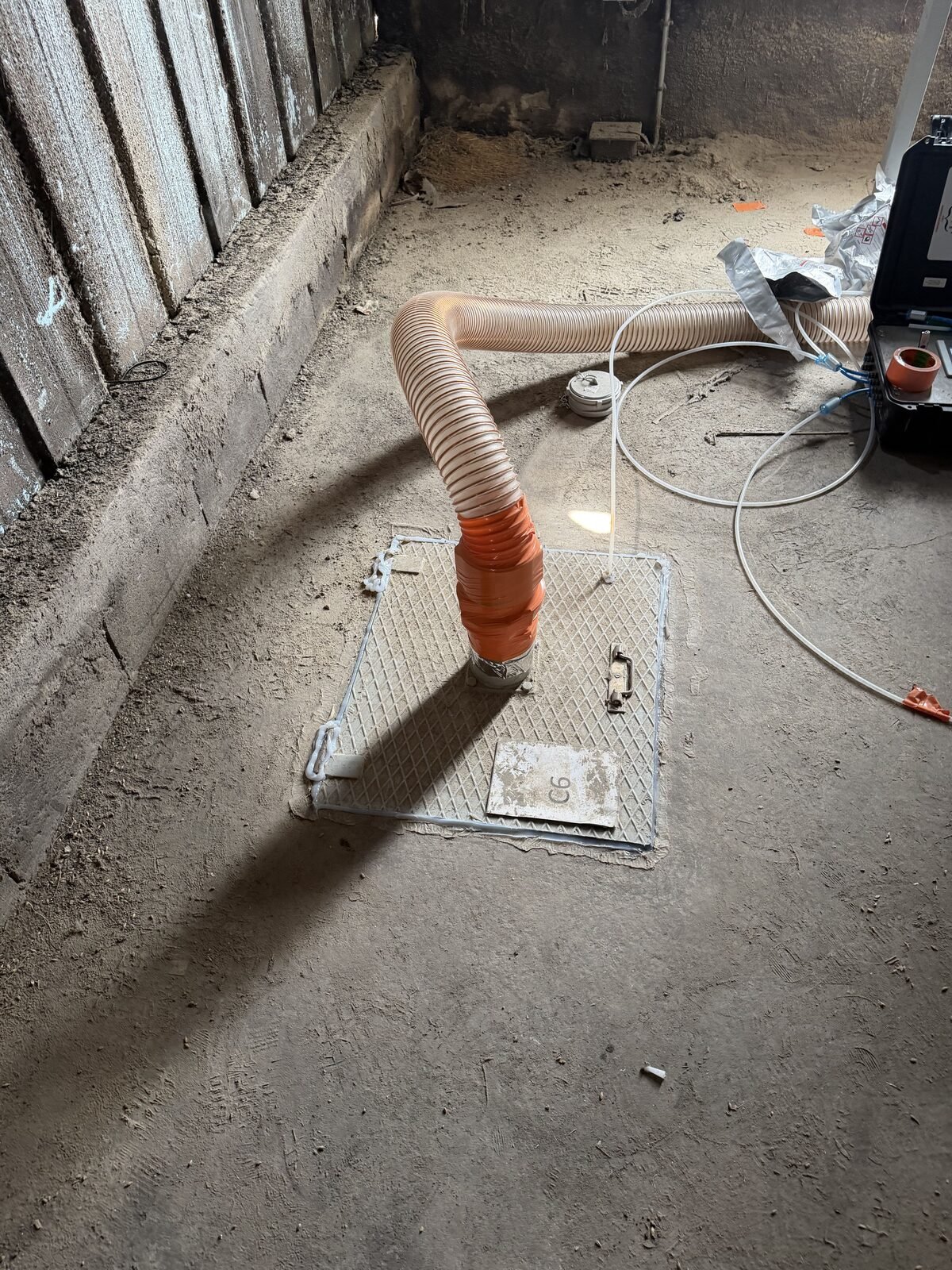

Trappe du silo, raccordée au système de recyclageLes composants clés d'un dispositif de recyclage
Un système de recyclage de gaz repose sur quatre familles d'éléments, combinées selon la géométrie du site :

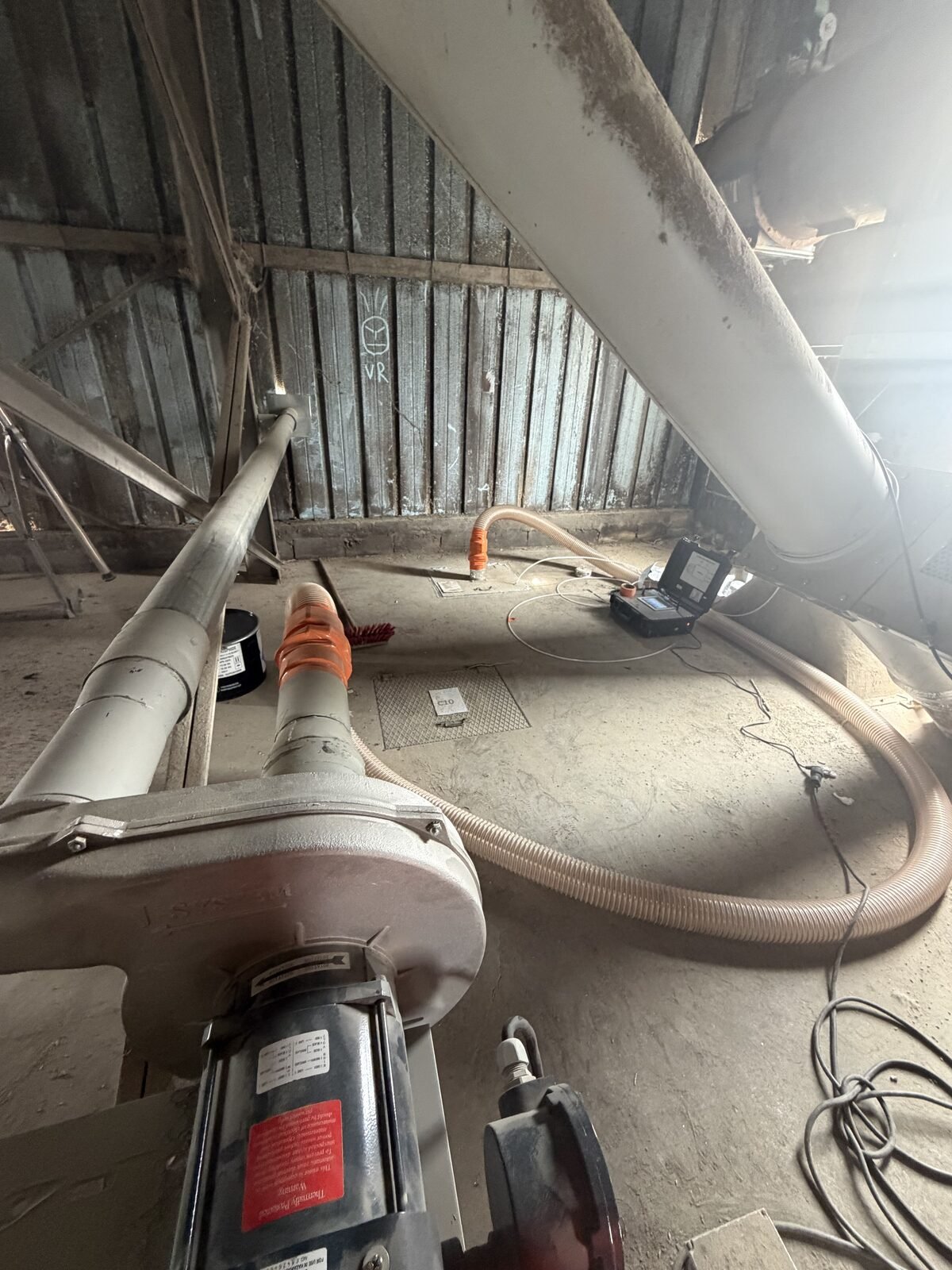

Gaines de distribution
Elles acheminent le gaz depuis le point d'injection jusqu'aux différents niveaux de la cellule, pour éviter les zones sous-dosées.
Ventilateur de recyclage
Placé en partie haute, il reprend le gaz au sommet de la cellule et assure sa circulation continue en boucle fermée vers le point d'injection.
Sondes de mesure
Réparties à différentes hauteurs dans la cellule, elles permettent un suivi de concentration en continu — comme nos détecteurs FumiSense — jusqu'à validation du point zéro.

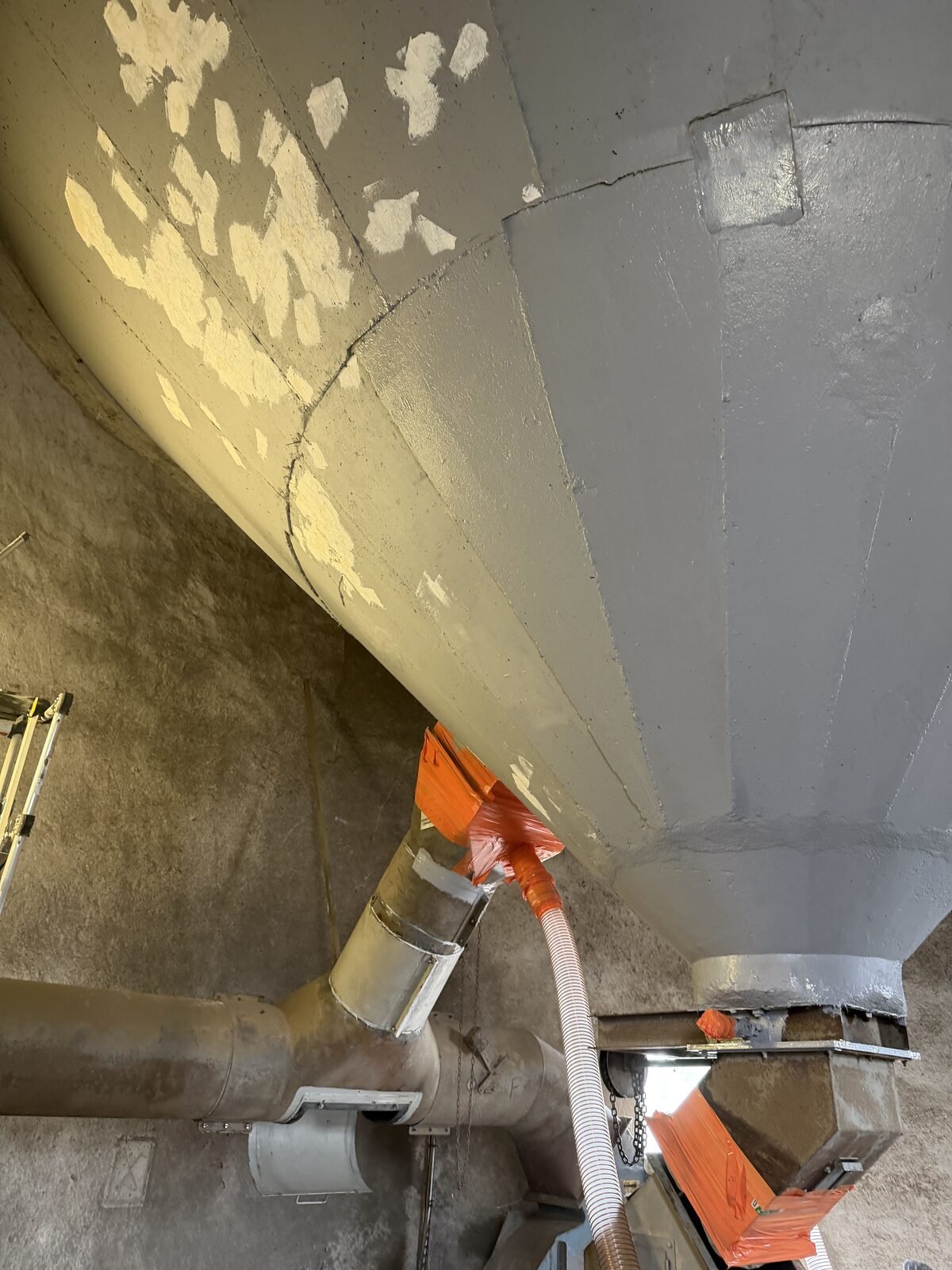

Raccordement bas de cellule
Point de raccordement en partie basse de la cellule, où le gaz recyclé est réinjecté pour relancer sa circulation dans la masse de grain.

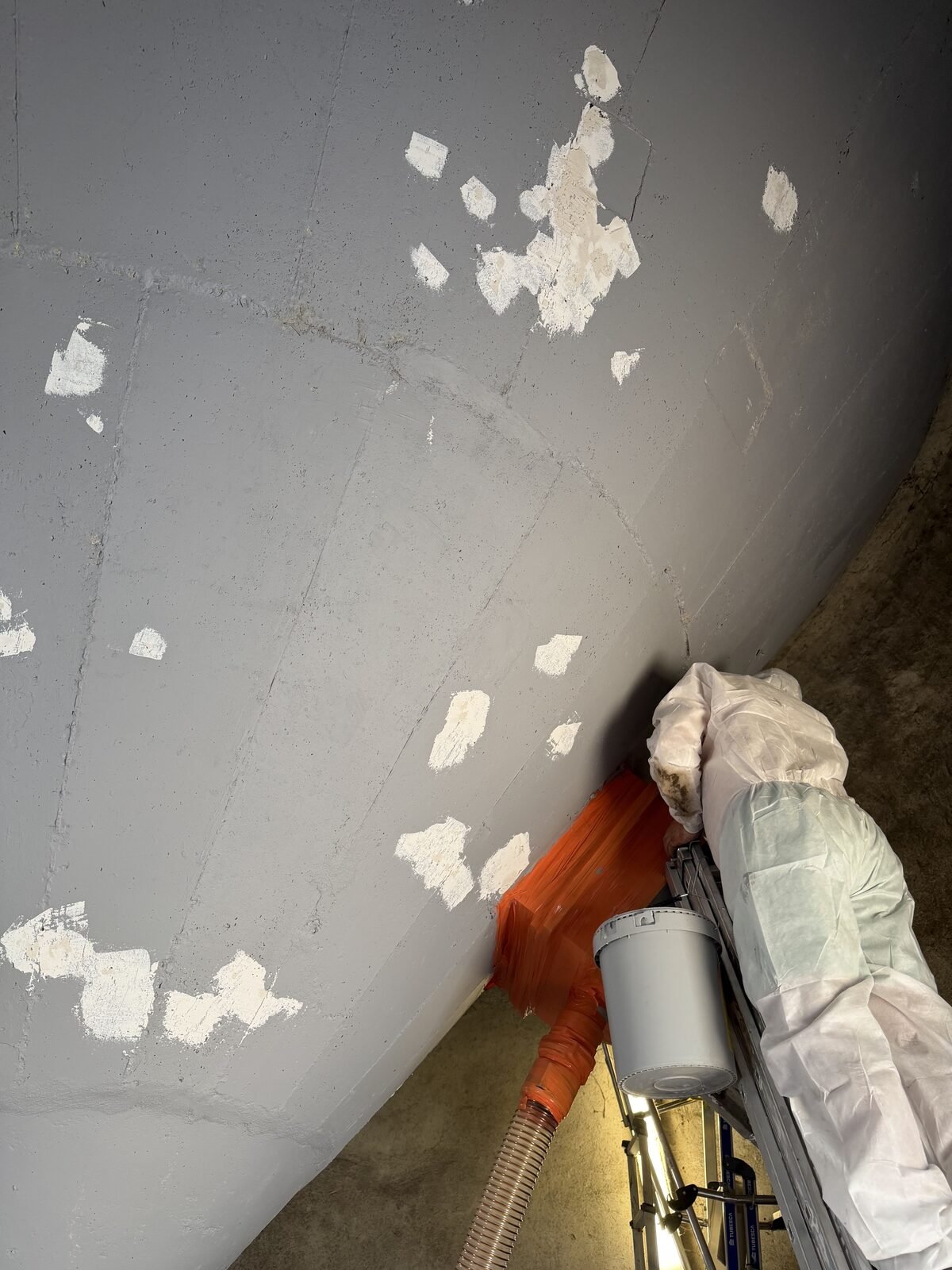

Amélioration de l'étanchéité
Un dispositif de recyclage ne fonctionne bien que si la cellule elle-même est étanche. Avant l'installation, nos équipes identifient les points de fuite potentiels — fonds de silo, trappes, raccords — et réalisent les reprises nécessaires : rebouchage des fissures et points de passage, remise en peinture des zones traitées, contrôle de l'étanchéité générale de la structure.
Contrôles avant mise en service
Avant toute injection de gaz, chaque installation fait l'objet d'une série de vérifications :
- Essais d'étanchéité à l'air ou au fumigène neutre, pour détecter toute fuite au niveau des trappes, joints et raccords avant l'injection réelle.
- Essais de fonctionnement du ventilateur de recyclage : débit, sens de circulation, absence de point mort dans la cellule.
- Calibration des sondes de mesure qui suivront la concentration en continu, à plusieurs hauteurs, pendant toute la durée du traitement.
- Vérification de la trappe de contrôle et de son accessibilité pour les relevés en cours de traitement.
Ce n'est qu'une fois ces contrôles validés que l'installation est mise en service pour le traitement proprement dit — avec des mesures de concentration répétées à intervalles définis jusqu'à validation du point zéro, puis optimisation continue de la diffusion du gaz dans le volume.
Questions fréquentes
Principalement sur les cellules de grande hauteur ou les sites qui traitent régulièrement de gros volumes, où une simple injection ponctuelle ne suffit pas à garantir une homogénéité rapide du gaz dans tout le volume.
Cela dépend du site : certains dispositifs sont montés puis démontés à chaque campagne, d'autres — sur les sites traités très régulièrement — peuvent être conçus pour rester en place entre deux interventions.
Nos équipes se déplacent sur site pour relever la géométrie exacte de la ou des cellules concernées, avant de dimensionner le ventilateur, les gaines et les points d'injection.
Le principe de recyclage s'applique principalement à la fumigation phosphine (PH3) sur cellules de grande hauteur, où l'homogénéisation rapide du gaz dans la masse de grain est déterminante.
